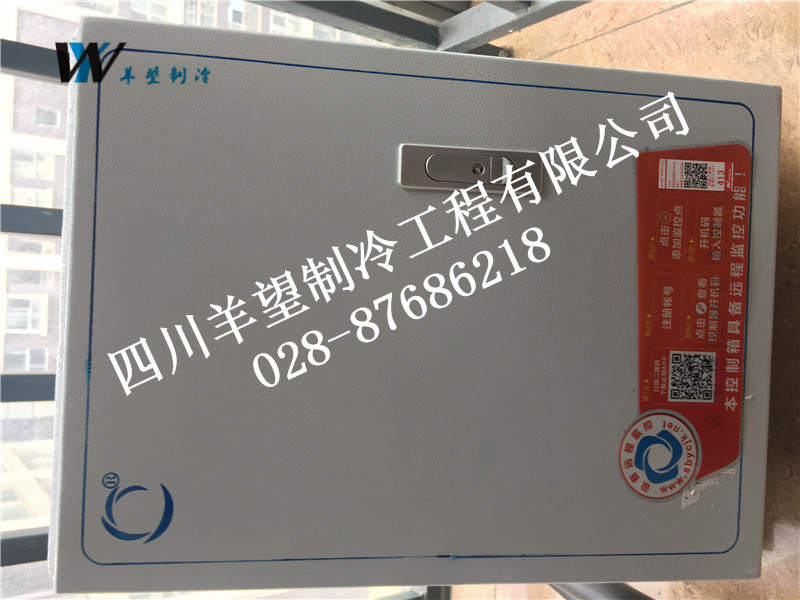

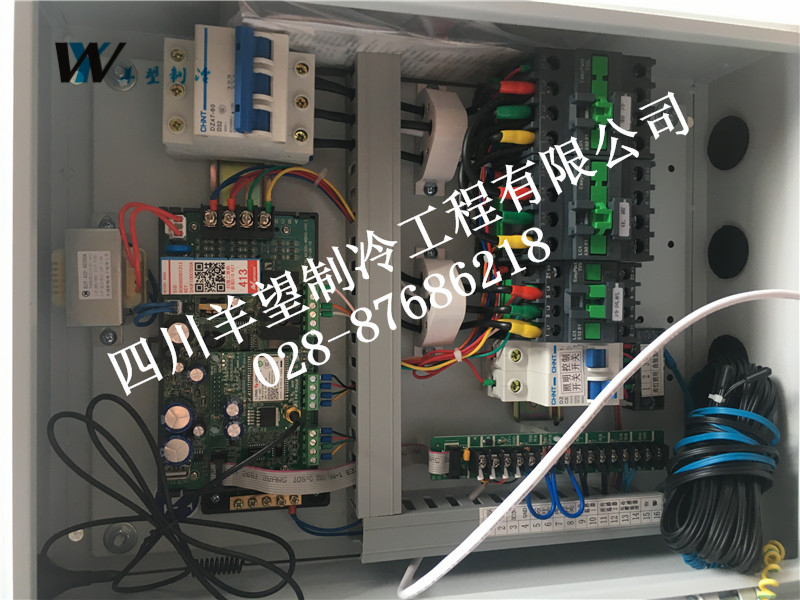

電控箱是包含一個或多個低壓開關設備以及與之相關的控制、測量、信號、保護、調節等設備,并且由制造廠家負責用結構部件完整地組裝在一起的。
分類
1. 按電控箱對冷庫的適應性分
高溫保鮮庫
中低溫冷藏、冷凍庫
海鮮池
2.按電控箱對壓縮機的適應性分
適應于渦旋風冷壓縮機
適用活塞風冷壓縮機
水冷機組電控箱
接線
1 接線順序
待一切準備妥當后,開始接線,根據原理圖,首先應完成主電路的接線,然后依次接控制電路及信號線路等。
2 放線
放線時必須根據實際需要長短來落料,活動線束應考慮******極限位置需用長度,放線時盡量利用短、零線頭,以免浪費;二次導線不允許有中間接頭、強力拉伸導線及其絕緣被破壞的情況,導線排列應盡量減少?gòu)澢徒徊?,彎曲時對其彎曲半徑應不小于3倍的導線外徑,并彎成弧形,導線交叉時,則應少數導線跨越多根導線,細導線跨越粗導線為原則;布線時每根導線要拉勒挺直,行線做到平直整齊,式樣美觀;導線穿越金屬板孔時,必須在金屬板孔上套上合適的保護物,如橡皮護圈;導線束用阻燃纏繞管繞扎,為了達到導電時的散熱要求,纏繞管每繞一周應有3~10mm空隙,同時亦可分段纏繞,分段纏繞的間距為150~180mm,纏繞長度為100mm,分段纏繞的線束,分段亦應整齊,不允許參差不齊,導線應在行線槽內行走。
3 接線頭的壓制
電線通過接線頭與接線及外部元件,然后合上斷路器,檢查每一路是否工作正常,只有全部的線路工作正常后才可以轉入下一道工序,測試完畢后,接線槽及接線端子蓋板應及時復位蓋上,電控箱內斷路器及空氣開關應保持在斷開狀態。
測試
1)盤外的配線應采用適當?shù)姆椒ㄟM(jìn)行保護,比如軟管,鋼管等.并且布線應走機床不易損傷的地方。
2)盤外機床之間的連線或電源線等必須放入橋架中,橋架用底座進行支撐,不接觸地面!
3)盤外配管應做到橫豎統一。
4)包裝機等加熱設備的連接,布線不能設在靠近加熱部分的地方。接線在帶有端子臺的連接箱內進行,加熱器連線使用玻璃、陶管電線,不能使用可燃性電線。
5)盤外所有的電線連接都要在連接箱內進行,線的中間不能有接頭。
6)盤外所有的連接箱(中繼盒)以及電線入口部的保護等級必須在IP55以上。
7)中繼合端子臺的同一端子頂多連接兩根電線,3根以上時請?jiān)O(shè)置其他的端子臺。
8)感應器布線如在易被撞部位進行時,應使用軟管作保護,軟管應盡量套在感應器根部。
接線注意
1)盤外的配線應采用適當?shù)姆椒ㄟM(jìn)行保護,比如軟管,鋼管等.并且布線應走機床不易損傷的地方。
2)盤外機床之間的連線或電源線等必須放入橋架中,橋架用底座進行支撐,不接觸地面!
3)盤外配管應做到橫豎統一。
4)包裝機等加熱設備的連接,布線不能設在靠近加熱部分的地方。接線在帶有端子臺的連接箱內進行,加熱器連線使用玻璃、陶管電線,不能使用可燃性電線。
5)盤外所有的電線連接都要在連接箱內進行,線的中間不能有接頭。
6)盤外所有的連接箱(中繼盒)以及電線入口部的保護等級必須在IP55以上。
7)中繼合端子臺的同一端子頂多連接兩根電線,3根以上時請?jiān)O(shè)置其他的端子臺。
8)感應器布線如在易被撞部位進行時,應使用軟管作保護,軟管應盡量套在感應器根部。
